.jpg)
基本技術資料
說明：

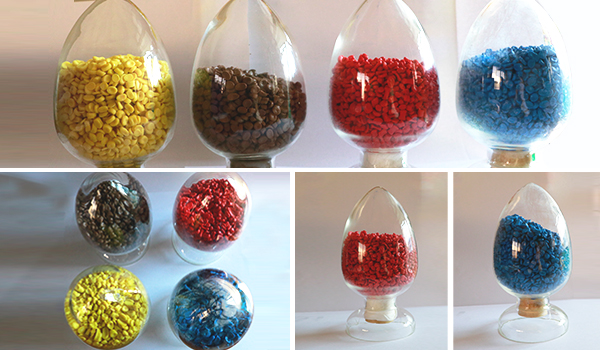

遠東新材料有限公司生產的70℃軟聚氯乙烯電纜絕緣料（J-70），是以聚氯乙烯為基料，加入增塑劑、穩(wěn)定劑等助劑，經混煉、塑化、造粒制成的電線電纜用軟聚氯乙烯絕緣料。用于儀表通迅電纜、0.6-1KV及以下電纜的絕緣層。
一、基本性能
項目 |
標準要求 |
單位 |
檢測結果 |
單項判斷 |
|
拉伸強度 |
≧15.0 |
MPa |
18.9 |
合格 |
|
斷裂伸長率 |
≧150 |
% |
292 |
合格 |
|
空氣烘箱熱老化后（100℃，168h） |
拉伸強度 |
≥15.0 |
MPa |
18.3 |
合格 |
拉伸強度變化率 |
≦+20 ≥-20 |
% |
-3 |
合格 |
|
斷裂伸長率 |
≧150 |
% |
278 |
合格 |
|
斷裂拉伸率變化率 |
≦+20 ≥-20 |
% |
-5 |
合格 |
|
熱老化質量損失 |
≦20 |
g/m² |
6 |
合格 |
|
熱變形（120℃，1h） |
≦40 |
% |
22 |
合格 |
|
低溫沖擊脆化溫度（-15℃） |
≦15/30 |
個 |
0/30 |
合格 |
|
熱穩(wěn)定時間（200℃） |
≥60 |
min |
>70 |
合格 |
|
體積電阻率（20℃） |
≧1.0× |
Ω. m |
2.1× |
合格 |
|
體積電阻率（70℃） |
≧1.0× |
Ω. m |
4.6× |
合格 |
|
介電強度 |
≧20 |
MV/m |
28 |
合格 |
|
二、建議工藝條件
機身溫度：150℃～180℃
機頭溫度：185℃
口模溫度：190℃
三、包裝及貯存
每袋25kg，內袋塑料袋包裝，外袋復合袋包裝，產品貯運需組織防潮，包裝不得破損。
返回頂部
