.jpg)
首頁 > 產(chǎn)品中心
基本技術資料
說明：

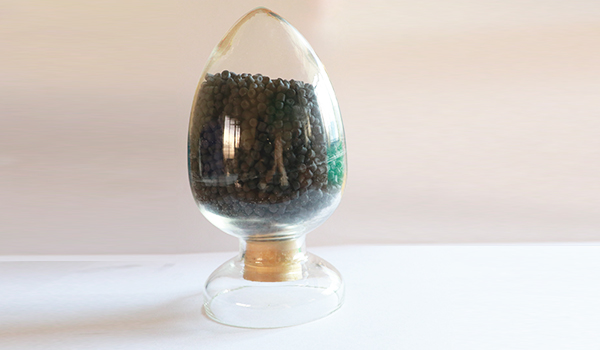

WDZ-H-1、WDZ-H-2、WDZ-H-3是以不含鹵素的高聚物為基料，加入無鹵阻燃劑、抗氧劑、潤滑劑等助劑，經(jīng)混煉、塑化、造粒制得的熱塑性無鹵低煙阻燃電纜護層料。用于通信電纜、控制電纜、信號電纜和電力電纜等電纜護層，導體最高工作溫度90℃。其中WDZ-H-3提供了優(yōu)異的阻燃性能，配合電纜結構設計，可通過A類的垂直成束燃燒試驗。
一、基本性能
項目 |
測試方式 |
單位 |
典型值 |
||
WDZ-H-1 |
WDZ-H-2 |
WDZ-H-3 |
|||
熔融指數(shù)（150℃×10kg） |
GB/T3682 |
g/10min |
0.81 |
0.63 |
0.45 |
密度（23℃） |
GB1033 |
g/cm³ |
1.47 |
1.48 |
1.49 |
拉伸強度 |
GB/T1040 |
Mpa |
11.0 |
11.6 |
12.4 |
斷裂伸長率 |
GB/T1040 |
% |
230 |
212 |
221 |
110℃×168h熱老化后拉伸強度變化率 |
GB/T2951.2 |
% |
+6 |
-3 |
+7 |
斷裂拉伸率變化率 |
GB/T1040 |
% |
-17 |
-4 |
-11 |
低溫沖擊脆化溫度（-25℃） |
GB/T2951 |
℃ |
通過 |
通過 |
通過 |
低溫拉伸（-15℃） |
通過 |
通過 |
通過 |
||
耐熱應力開裂 |
失效率 |
0 |
0 |
0 |
|
耐環(huán)境應力開裂 |
失效率 |
0 |
0 |
0 |
|
介電強度 |
GB/T3084 |
Mv/m |
27 |
29 |
26 |
20℃體積電阻率 |
GB/T1040 |
Ω.cm |
3.1× |
3.9× |
1.7× |
氧指數(shù) |
GB/T2406 |
% |
35 |
38 |
40 |
最大煙密度Dm-有焰 |
ASTM E662 |
Ds max |
50 |
53 |
55 |
最大煙密度Dm-無焰 |
E662 |
Ds max |
135 |
147 |
155 |
HCL氣體釋放量 |
mg/g |
0 |
0 |
0 |
|
PH值 |
GB/T17650.2 |
5.7 |
5.3 |
5.9 |
|
毒性指數(shù) |
MES713 |
1.5 |
1.5 |
1.5 |
|
電導率 |
GB/T17650.2 |
μs/mm |
2.6 |
2.7 |
2.7 |
二、預干燥
若物料存放時間較長，可在70℃下干燥4小時，具體可視物料是否受潮等成都采取適當?shù)母稍餃囟燃皶r間。
三、加工技術
以上牌號的粒料均可用一般長徑比L/D=18:1或25:1的單螺紋螺桿的常規(guī)基礎加工，采用低圧縮比（2:1至3:1）的螺桿擠出效果更好，擠出設備應確保精確的溫控。
建議的擠塑溫度分布為
送料區(qū)：120—135℃
中心區(qū)：135—140—145℃
模頭/模具區(qū)：150—155℃
模具可用擠管式，半擠管式及擠壓式均可，機頭可不放置濾網(wǎng)，擠出電纜護套時應注意擠出速度與線纜牽引速度的匹配。避免護套過度拉伸以致電纜護套的物理機械性能，冷卻水槽溫度應稍微保持較高的水溫。
以上建議的加工工藝為指導性而絕非通用性，因設備等方面的差異，用戶需根據(jù)設備情況做適當?shù)恼{整，直至獲得穩(wěn)定的擠出工藝為止。
四、倉儲及儲存
本產(chǎn)品采用紙塑復合袋為外包裝，內包裝一般采用PE內襯或鋁箔包裝（根據(jù)用戶需求），每袋凈重25±0.2kg。
產(chǎn)品應存放在防雨、防潮的干燥場所，不能直接暴露在陽光下，包裝應完好無損。
注：
基本性能表中的典型值不應作為考核標準
本技術指標將根據(jù)市場需求做相應修改，恕不另行通知。
返回頂部
